Setelah membahas mengenai kabel kabel Fiber optic dengan pengertian, fungsi dan jenis jenis kabel optic tersebut, kita akan membahas mengenai beberapa konektor yang digunakan untuk kabel fiber optic.
Meski sudah banyak digunakan, namun masih banyak sekali yang belum tau mengenai konektor apa saja yang bisa dibuat untuk menyambung kabel Fiber optic ini. Ada kalanya kita memerlukan pengetahuan mengenai macam macam jenis konektor pada fiber optic, hal ini dikarenakan setiap koketor pada kabel fiber optic itu mempunyai fungsi yang berbeda beda, dan sudah pasti digunakan pada saat yang berbeda beda pula. Yuk kita liat satu persatu konektor fiber optic dibawah ini.
Konektor Fiber Optic
1. Fiber connector
Fiber connector atau FC ini biasa kita temui di kabel Fiber optic yang single mode. Akurasi sangat tinggi dalam menghubungkan kabel dengan transmitter dan juga receiver. Konektor ini digunakan dengan menggunakan ulir. Dan posisinya bisa diatur jika dipasangkan ke perangkat lain akurasinya tidak akan berubah

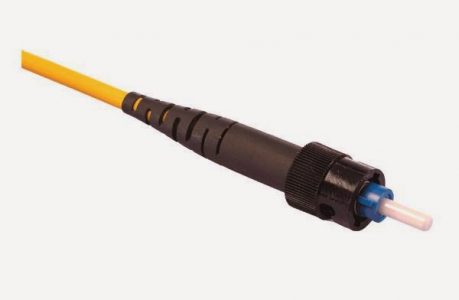

2. Straight tip
Konektor ini sekilas terlihat seperti konektor BNC. Konektor ini bisa untuk kabel single mode maupun multimode. Konektor ini sangat mudah untuk digunakan. Mudah untuk dipasang bahkan untuk di cabut kembali. Konektor ini sering kita temui jika kita berlangganan Indihome. Konektor ini terpasang di modem dan di router.
3. Biconic
Ketika kabel fiber optic pertama di ketemukan, inilah konektor yang pertama kali digunakan dalam komunikasi fiber optic.

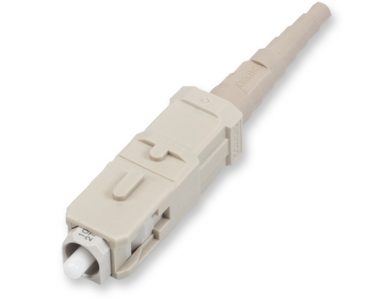

4. Subscriber Connector
Konektor ini biasa digunakan untuk kabel fiber optic single mode yang memiliki system cabut pasang. Konektor ini harganya murah, dan juga simple. Dan bisa diatur secara manual dan memiliki akurasi yang sangat baik juga loh!
5. SMA.
Konektor ini merupakan konektor yang pertama kali muncul sebelum konektor straight tip (TS) ini muncul. Sama-sama juga menggunakan pelindung. Akan tetapi sayang sekali konektor model ini, untuk saat ini jarang sekali dimiliki dan jarang sekali ditemui. Karena saat ini sudah menggunakan konektor Straight tip (ST)

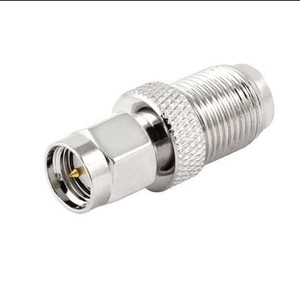

6. F-SMA
Konektor ini sesuai dengan IEC 61574-22 yang merupakan desain yang paling tua dari serat fiber optic. Meskipun umurnya sudah tergolong tua, namun tipe konektor ini masih digunakan di beberapa pasar khusus. Selain pada aplikasi industri, konektor ini juga digunakan pada teknologi di bidang medis
7. T-ST Dulpex
Konektor ini sesuai dengan IEC 61754-24. Diameter konektor ini bisa untuk kabel yang berdiameter 2.6 sampai dengan 3mm. T-ST merupakan inovasi dari konektor terisolasi yang bisa memperpanjang kemudahan koneksi listrik. Konektor ini juga bisa dibilang stabil untuk mengiriman data dan sinyal Fiber optic.

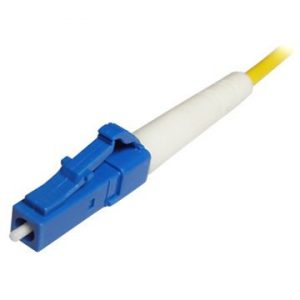

8. LC
Lucent Connector memiliki ukuran setengahnya dari konektor SC. Konektor ini digunakan untuk penyebaran dengan kepadatan yang tinggi. Sama seperti konektor SC, konektor ini juga berbentuk persegi. Konektor ini juga memiliki klip plastic untuk membuat koneksi duplex. Konektor kabel ini juga bisa untuk atau digunakan untuk kabel single mode dan multi mode loh.

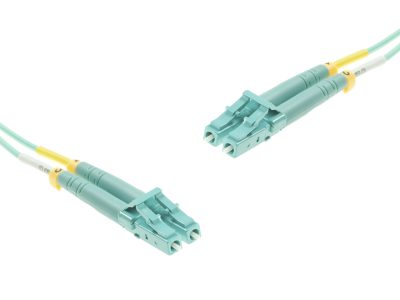

9. LC Duplex
Untuk kabel serat konektor ini adalah serat single mode yang didesain untuk mentransmisikan data dari jarak jauh dengan kecepatan yang sangat tinggi. Kabelnya merupakan dupleks yang memungkinkan komunikasi sinkron antar perangkat.

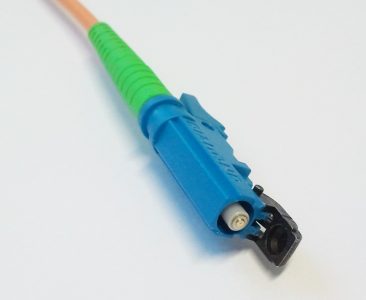

10. E2000
Konektor ini mempunyai mekanisme kopling push-pull yang memiliki rana logam otomatis pada konektor untuk melindungi sinar laser dan debu. Kabel serat optic jenis ini digunakan untuk keamanan tingkat tinggi dan aplikasi daya tinggi. Untuk konektor E2000 ini tersedia untuk PC single mode, APC dan multimode PC. Konektor ini sudah dilengkapi dengan rana pegas, dimana konektor ini akan melindungi ferrule dari debu dan juga goresan. Rana akan tertutup secara otomatis, ketika konektor ini dilepas, yang bertujuan untuk menutup dalam dari debu dan kotoran yang bisa menyebabkan kegagalan jaringan serta mengunci sinar laser yang membahayakan.
11. MU
Konektor MU ini terlihat sangat kecil. Dan terlihat seperti SC dengan versi kecil. Dengan ferrule 1.25mm dengan design konektor ini yang push-pull membuat konektor ini menjadi sangat simple dan berbadan kecil yang ringkas. Konektor ini juga biasa digunakan untuk beberapa konektor optic kompak dan juga mekanisme self retentive untuk aplikasi backplane. Konektornya terdiri dari rumah plastik.

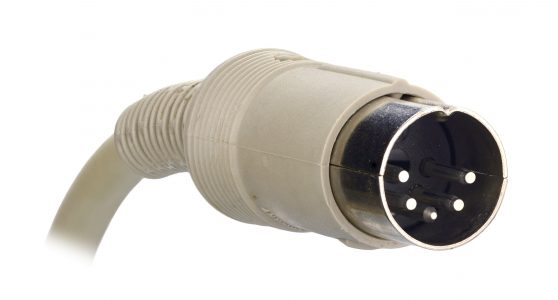

12. DIN
Untuk konektor ini digunakan pada bidang telekomunikasi CATV, LAN, MAN, WAN, Uji pengukuran medis, sensor dan juga industry. Konektor ini menawarkan performa superior dalam compact. Konektor DIN ini compatible dengan untuk berbagai aplikasi. Konektor ini dibuat dari mesin kuningan sehingga membuat presisi skrup. Untuk kinerjanya sangat konsisten dan mempunyai daya tahan yang sangat bagus.
13. Konektor 10G-CX4
Konektor ini merupakan standard tembaga 10G yang pertama diterbitkan. Konektor yang digunakan sama dengan konektor infiniband. Konektor ini dirancang untuk jarak 15 meter dari masing masing dari 4 jalur membawa 3. 125G dari bandwith sinyal. Konektor ini, juga memberi keuntungan dengan daya rendah, biaya rendah, dan latensi yang rendah.
Itulah 13 konektor yang saya bahas dikesempatan kali ini. Untuk kabel kabel fiber optic nya, PT Wijaya Elektrik juga menjual kabel Drop core Fiber Optik FTTH. Berikut ini linknya https://wijayaelektrik.com/70-kabel-fiber. Jika kalian ada pertanyaan mengenai kabel Fiber Optic ini bisa menghubungi tim marketing kami di 021-6631491 ext 102 atau WA 083873660978
